【即診断】まず症状と照らし合わせてください
| 症状 | 疑うべき原因 |
|---|---|
| PL面にはみ出している | 型締力不足・PL面損傷・過充填 |
| ショートと同じ製品にバリが出ている | 内圧の暴走（本記事の核心） |
| リブ・厚肉部の表面が凹んでいる | ヒケ（保圧不足・冷却不均一） |
| 材料ロット変更後に突然バリが増えた | MFR（流動性）の上昇を確認 |
| 型締力を上げてもバリが消えない | PL面の状態・局所内圧の集中を確認 |
| 保圧を下げたらヒケが出た | トレードオフの連鎖に入っている |
1. なぜ「未充填なのにバリが出る」のか
射出成形は3つの力のせめぎ合い
- 射出圧力（スクリューが押し込む力）
- 型締力（金型を閉じ続ける力）
- 内圧（キャビティ内の樹脂＋ガスの圧力）
この3つのバランスが崩れたとき、バリ・ヒケ・ショートが出ます。
「面の力」vs「点の力」——ここが核心
型締力は「面」の力です。 型締力200トン・投影面積600cm²なら、1cm²あたり約3.3MPaに分散されます。
均一に押さえているように見えて、実は薄く広がっているだけです。
内圧は「点」に集中する力です。 充填末端でガスが逃げ場を失うと、わずか数cm²の局所エリアに圧力が集中。
その瞬間だけ30〜80MPa前後に達します。
「面の力」で「点の力」を止めようとしているから、型は局所的に負ける。
これが「未充填なのにバリが出る」矛盾の正体です。
4段階で起きる「内圧の暴走」
| STEP | 金型内で起きていること |
|---|---|
| STEP 1：ガスの孤立 | 充填が進み、末端の空気が逃げ場を失う |
| STEP 2：急激な圧縮 | 機械が設定圧まで押し込もうとし、ガスが猛烈に圧縮される |
| STEP 3：局所内圧の爆発的上昇 | 数cm²に圧力が集中し、瞬間的に型締力を上回る |
| STEP 4：型が微小に開き、バリ発生 | PL面がミクロン単位で押し広げられ、樹脂が吸い込まれる |
途中でガスが逃げれば「ショートだけ」で終わります。
逃げられなければ「ショートしているのにバリが出る」という現象が起きます。

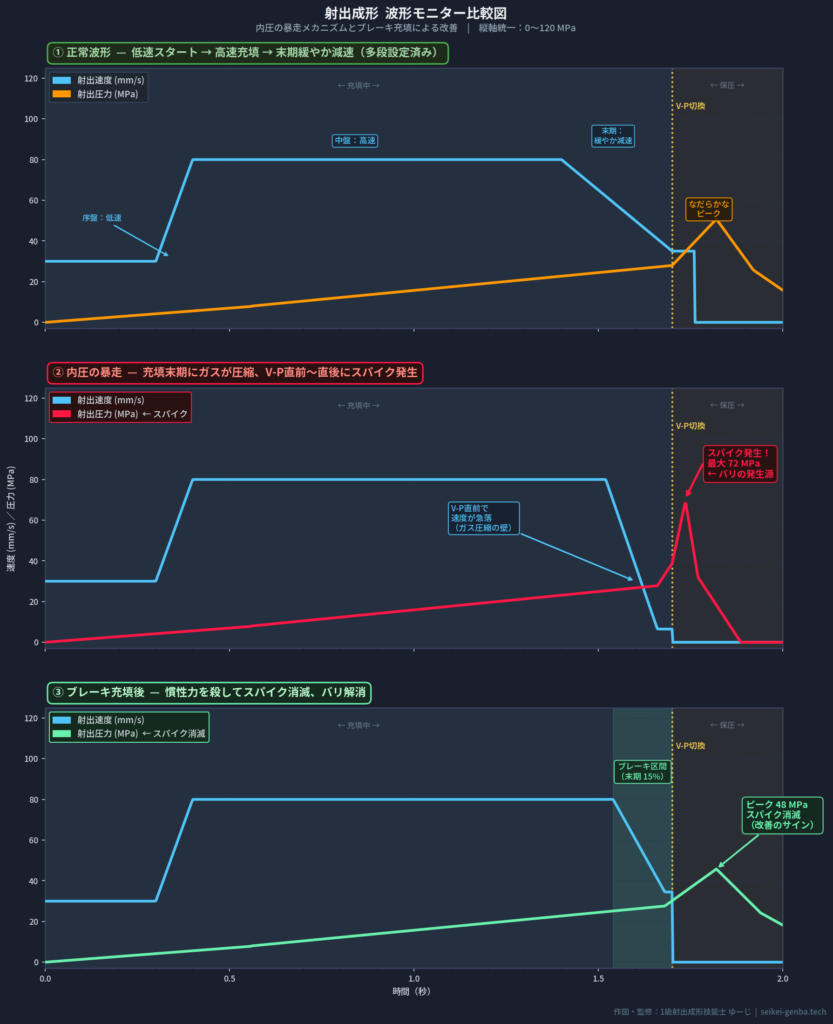

波形モニターに出る「暴走の前兆」と「改善のサイン」
確認ポイントは2つです。
① 充填末期にスクリュ速度が急落していないか
② V-P切換直後に圧力がスパイク（急上昇）していないか
スパイクが消えたとき、「ブレーキ充填が効いた」サインです。
波形が読めるようになれば、条件変更の前に「どこで問題が起きているか」が見えます。
2. 型締力は本当に足りているか？
「型締力を上げてもバリが消えない」場合、機械の型締力そのものが不足しているケースがあります。
必要型締力（kN）＝ 投影面積（cm²）× 成形内圧（MPa）× 10
例：投影面積150cm²・成形内圧30MPaなら → 450トンが必要
成形品の種類 成形内圧の目安 厚肉・短流動の一般品 25〜35MPa 標準的な射出成形品 35〜50MPa 薄肉・長流動・エンプラ 50〜80MPa
この計算で必要型締力が機械スペックを超えていたなら、条件調整では解決しません。
設計・生産技術部門に早めに共有してください。
📝 技術者向け補足：型締力の安全率とタイバー
上記計算は最小必要値です。
現場では安全率1.2〜1.5倍を見込んで機械を選定します。
型締力を上げすぎると、タイバー（金型を締め付けるロッド）が引き伸ばされ、PL面の平行度が崩れる原因になります。
これ自体がバリの発生を招く逆効果です。
定格の90%を上限とする理由はここにあります。
残り10%はタイバーへの負荷余裕として残しておく——それが機械を長持ちさせる現場の鉄則です。
3. 具体的な対策｜優先順位を守って動く
対策の優先順位
| 順位 | アプローチ | 理由 |
|---|---|---|
| 🥇 1位 | PL面・ベントの目視確認 | ここに問題があると条件調整は無意味 |
| 🥈 2位 | V-P切換位置を0.5mm前出し | 内圧急上昇を抑える最初の一手 |
| 🥉 3位 | 保圧を2段に分割し、1段目を低めに | サージ圧（瞬間過圧）を抑制 |
| 4位 | ブレーキ充填（多段射出）を設定 | 充填末期の圧力スパイクを根本から消す |
| 5位 | 型締力を5〜10%増加 | タイバー負荷があるため最後の手段 |
| 6位 | 金型ハード対応を検討 | 条件が限界なら金型側に目を向ける |
ブレーキ充填の理屈｜1級技能士の腕の見せどころ
多段射出は「全体を遅くする」ではありません。
「どこで減速するか」がすべてです。
| 区間 | 速度 | 目的 |
|---|---|---|
| 序盤（スプルー〜ランナー） | 低速 | エアを穏やかに押し出す（高速だとシルバーになる） |
| 中盤（充填の主区間） | 高速 | 冷える前に奥まで運び込む |
| 末期（残り10〜15%） | 中盤の50〜60%に減速 | 慣性力（サージ圧）を殺す |
「ブレーキ充填」の理屈
高速前進したスクリューには慣性があります。
V-P切換の瞬間、この慣性が「余分な押し込み」として残り、これがサージ圧です。
充填完了直前にスクリューをエンジンブレーキのように緩やかに減速することで、このサージ圧を殺します。目安：中盤80mm/s → 末期40〜48mm/sに設定し、波形のスパイクが消えるか確認。
ヒケが保圧を上げても消えない理由
「保圧不足」ではなく「圧力が届いていない」が本当の原因です。
ゲートから遠い部位は流路がすでに固化しており、保圧をいくら上げても届きません。
これは条件調整の限界。 ゲート位置の変更・ゲート数の追加という金型側の対処が必要です。
型締力とガス抜き｜私の答え
「型を締めて止めるか、緩めてガスを逃がすか」——これが現場の究極の選択です。
型締力を上げると、ガスの逃げ道も塞がれ、ガス焼けの複合不良に発展します。
型を緩めると、PL面の密着力が下がり、薄バリが出やすくなります。
私の答えはシンプルです。型締力は最後に触る。
ベント清掃 → V-P切換調整 → ブレーキ充填設定 → それでも残るなら型締力を微増（定格の90%を上限）
型締力は「最後の調整代」であり、そこから先は金型の問題です。
材料別ワンポイント｜樹脂ごとに「落とし穴」が違う
| 樹脂 | バリ・ヒケの特徴的な落とし穴 | 最初に確認すること |
|---|---|---|
| PP | 低型温でガス抜けが悪化しやすい。ショート＋バリが同時に出やすい | 型温の実測値（設定値を信用しない） |
| PA（ナイロン） | 吸湿状態だとMFRが上昇しスパイクが増幅される | ロット変更後は乾燥状態を先に確認 |
| ABS | ガス焼けとバリの複合不良（焼けバリ）になりやすい | ベントのヤニ詰まりを真っ先に確認 |
| PC | 冷却不均一でヒケが出やすく、保圧を上げると内圧スパイクも上昇 | 保圧の立ち上がりを必ず2段設定で |
| POM | 樹脂温度が高すぎるとガス発生が増えショートとバリが同時悪化 | 樹脂温度の実績上限を先に確認 |
4. 品管との正しい戦い方
「バリが出てます、直してください」と言われたとき、根拠なく条件を変えてはいけません。
私が実践する3ステップ：
① 現象を記録する：バリが出た製品を現物保管・写真撮影。どのキャビティの、どの部位に、どの程度か記録する。
② 仮説を立ててから動く：「PL面のこの部分に出ているので、まずV-P位置を確認します」と、動く前に言葉にして共有する。
③ 結果をその場で報告する：変えたら次のショットで品管と一緒に確認。記録する。
品管は成形の物理現象を知らないから「すぐ直せ」と言う。
技能士が理屈で説明できれば、品管は「敵」から「協力者」になる。
感情ではなく、理屈で戦う。これが現場を変える。
5. バリ・ヒケ・ショートと似た不良の見分け方
| 不良名 | 発生場所 | 見た目 | たとえ |
|---|---|---|---|
| バリ | PL面・ピン穴・ベント部 | 薄い羽状 | 型の隙間からはみ出た薄皮 |
| ヒケ | 厚肉部・リブ根元 | 表面の凹み・艶の差 | 冷えた牛乳の膜が沈む |
| ショート | 末端部・薄肉部 | 欠けた充填不足 | 水が届かなかった砂地 |
| ガス焼け | 流動末端 | 茶〜黒の焦げ跡 | 逃げ場のないガスが燃えた跡 |
| ウェルド | 穴の下流・合流部 | 直線状の細い筋 | 流れが合流した縫い目 |
| ボイド | 厚肉部の内部 | 外観きれい・断面に空洞 | 外は普通、中が空洞のパン |
「焼けバリ」に注意： ガス焼け＋バリが同時に出るとき、型締力を上げると両方悪化します。
正解はベント清掃とV-P切換の調整です。
6. 現場ケーススタディ｜PA66でショート＆バリが共存した話
PA66の薄肉コネクターで「充填末端が欠けているのに、そのすぐ脇のPL面からバリが出る」という報告。
品管は「どっちを先に直すんですか」と詰め寄ってくる。
最初の判断ミス： V-P位置を遅らせて充填量を増やした。
バリが激増してショートはほぼ変わらず。
最悪のパターンです。
原因の特定：
| 確認内容 | 発見 |
|---|---|
| 波形モニター | V-P切換直後に圧力スパイクあり（最大72MPa確認） |
| PL面・ベント目視 | 末端ベントに樹脂ヤニが詰まっていた |
| 材料ロット | MFRが前回より若干上昇していた |
対策と結果：
| 対策 | 結果 |
|---|---|
| ベント清掃 | 圧力スパイク軽減（72MPa → 58MPa） |
| V-P切換を0.5mm前出し | スパイクさらに低下（58MPa → 48MPa） |
| 末期15%区間で50%減速（ブレーキ充填） | スパイク消滅・バリ消滅・ショートも良品範囲へ |
この順番（ベント→V-P→ブレーキ充填）を守れば、現場での経験上8割のケースは解決できます。
充填量を変える前に、まず波形とベントを確認する。
それだけです。
7. チェック手順【保存版】
条件に迷ったら、この順番に戻ってください。
STEP 1｜不良の顔つきを観察（⏱1〜2分）
- [ ] バリはPL面全体か、特定部位だけか
- [ ] ヒケはゲートから近いか遠いか
- [ ] バリとショートが同時に出ていないか（内圧の暴走を疑う）
STEP 2｜環境変化の確認（⏱2〜3分）
- [ ] 材料ロット変更がないか
- [ ] 型温の実測値が設定値と一致しているか
- [ ] 室温・季節の変化がないか
STEP 3｜PL面・ベントの確認（⏱5〜10分）
- [ ] PL面に傷・段差・樹脂の噛み込みがないか
- [ ] ベントに樹脂ヤニが詰まっていないか
STEP 4｜条件調整（⏱10〜30分）
- [ ] V-P切換位置を0.5mm前出し（1項目ずつ）
- [ ] 波形モニターで圧力スパイクが消えたか確認
- [ ] 充填末期15%区間を中盤速度の50〜60%に減速
- [ ] 保圧1段目を設定値の50〜60%・0.5秒以内に設定
STEP 5｜限界判断
- [ ] バリの厚みが0.1mmを超えていたら型修を検討
- [ ] 判断根拠を記録して品管・上長に報告
⚠️ 変更は1項目ずつ。複数同時変更は原因特定を遠ざける。
まとめ｜3つの鉄則
- 場所を見る ── PL面全体か局所かで、型締力問題か内圧問題かが決まる
- 波形を見る ── V-P切換直後のスパイクが「内圧の暴走」のサイン
- 順番を守る ── ベント確認 → V-P調整 → ブレーキ充填 → 型締力増加
理屈として理解できれば、条件変更の一つひとつに根拠が持てます。 今日も誇りを持って、成形機の前で戦いましょう。
※本記事の数値はすべて一般的な目安・現場経験値です。
各材料メーカーのデータシートを必ず優先してください。
